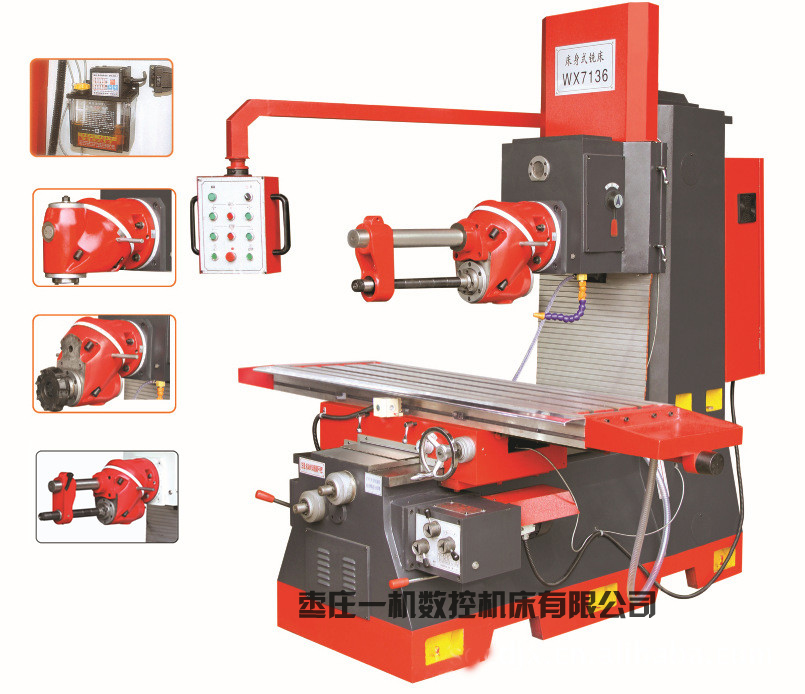

X7136万能回转头床身式铣床 此机头为万能回转铣头，可立卧两用。配有卧铣刀杆 前半球可360度，任意旋转，后半球可上下旋转90度 可简易镗孔，可以做端面铣用。 三相进给均可机动也可手动。 床身式结构，稳定，载重能力强。
|
主要技术参数 |
单位 |
|
|
主轴内孔锥度 |
mm |
7:24 ISO50 |
|
主轴中心至立柱导轨面距离 |
mm |
650 |
|
主轴端面至工作台面距离 |
mm |
0-420 |
|
主轴转速范围 |
r.p.m |
12级 50-1430 |
|
工作台尺寸 |
mm |
1600×360/1700×360 |
|
工作台行程 |
mm |
1400×550 |
|
工作台进给速度 |
mm/min |
XY:19-468 Z:3.7-93.6 |
|
电机功率 |
kw |
380v 4/0.75/0.40 |
|
外型尺寸 |
mm |
2250×2160×1980 |
|
机床重量 |
kg |
2400/2600 |
|
主要技术参数 |
单位 |
|
|
主轴内孔锥度 |
mm |
7:24 ISO50 |
|
主轴中心至立柱导轨面距离 |
mm |
620 |
|
主轴端面至工作台面距离 |
mm |
0-500 |
|
主轴转速范围 |
r.p.m |
12级 50-1430 |
|
工作台尺寸 |
mm |
1500×320 |
|
工作台行程 |
mm |
950×550 |
|
工作台进给速度 |
mm/min |
XY:19-468 Z:3.7-93.6 |
|
电机功率 |
kw |
380v 4/0.75/0.40 |
|
外型尺寸 |
mm |
2160×1890×1890 |
|
机床重量 |
kg |
2300/2400 |
