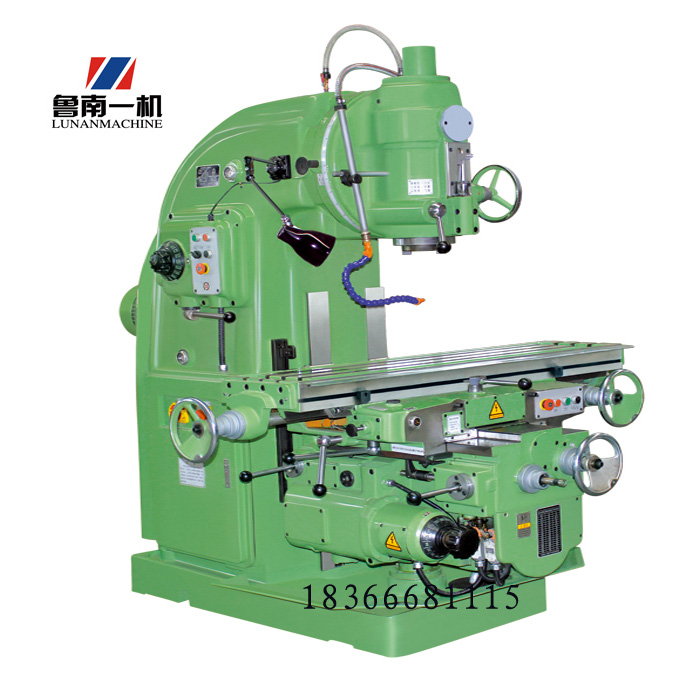

X5032立式铣床(x52k)


x5032铣床结构特点:
1、底座、机身、工作台、中滑座、升降滑座、主轴箱等主要构件均采用高强度材料铸造而成,并经人工时效处理,保证机床长期使用的稳定性。
2、立铣头可在垂直平面内顺、逆回转调整 ±45°,拓展机床的加工范围;主轴轴承为圆锥滚子轴承,承载能力强,且主轴采用能耗制动,制动    转矩大,停止迅速、可靠。
3、工作台X/Y/Z向有手动进给、机动进给和机动快进三种,进给速度能满足不同的加工要求;快速进给可使工件迅速到达加工位置,加工方便、快捷,缩短非加工时间。
4、X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理,配合强制润滑,提高精度,延长机床的使用寿命。
5、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑,减小机床的磨损,保证机床的
      运转;同时,冷却系统通过调整喷嘴改变冷却液   流量的大小,满足不同的加工需求。
6、机床设计符合人体工程学原理,操作方便;操作面板均使用形象化符号设计,简单直观。

Specification 主要技术参数 Unit X5032 X5032B
Table size 工作台面尺寸 mm 320X1325 320X1600
T-slots(NO:/WIDTH/PITCH “T”型槽槽数、槽宽、槽距   3/18/70 3/18/70
Longitudinal travel(manual/auto) X向(工作台纵向  手动|机动) mm 700/680 900/880
Cross travel(manual/auto) Y向(滑座横向  手动|机动) mm 255/240 255/240
Vertical travel(manual/auto) Z向 (升降台垂向 手动|机动) mm 370/350 370/350
Rapid feed speed 快速移动速度 mm/min 2300/1540/770    2300/1540/770
Spindle pore 主轴孔径 mm 29 29
Spindle taper 主轴孔锥度   7:24 ISO50 7:24 ISO50
Spindle speed range 主轴转速范围 r/min 30~1500 30~1500
Spindle speed step 主轴转速级数 steps 18级 18级
Spindle travel 主轴轴向移动距离 mm 70 70
Max.swovel angle of vertical milling head 立铣头大回转角度   ±45° ±45°
Distance between spindle axis and colomn guideway 主轴中心线到床身垂直导轨面的距离 mm 350

350
Power of spindle motor 主轴电机功率 kw 7.5 7.5
Overall dimensions(LxWxH) 机床外形尺寸 mm 2294×1770×1904 2294×2050×1904
Net weight 机床重量(净重) kg 2900/3200 3000/3300
