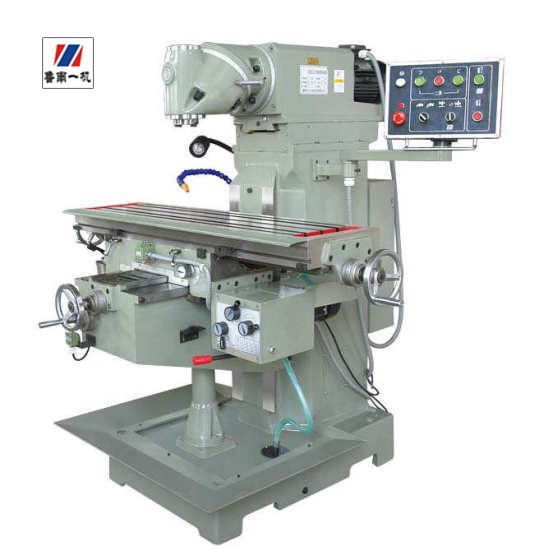

x6232万能铣床主要结构特点
●可实现立、卧铣两用种加工功能。
●两节回转式铣头、主轴可在任意角度回转和调整。
●可用于加工壳体和模具。
●工作台X、Y向机动进给。
1 主要技术参数 | X6232 I |
主轴孔锥度 | 7:24 IS040 |
主轴端面至工作台面距离mm | 110-490 |
主轴中心至立主导轨面距离mm | 0-500 |
主轴转速范围r/min | 45-1660(11 级) |
立铣头回转角度 | 360° |
工作台尺寸mm | 1250x320 |
工作台行程(纵向/横向/垂向)mm | 600/320/380 |
工作台纵/横向机动进给速度mm/min | 22-555(8级)810 (快) |
工作台垂向机动升降速度mm/min | 560 |
工作台T型槽数/宽度/间距mm | 3/14/70 |
主传动电机功率Kw | 2.2 |
工作台机动进给电机功率W | 750 |
升降台降进给电机功率W | 750 |
冷却泵电机功率W | 90 |
冷却泵流量升/分 | 25 |
机床净重/毛重kg | 1500/1600 |
外形尺寸mm |
1700x1560x1730 |
